Comment installer une centrale de navigation connectée sur un vieux voilier sans subir de conflits informatiques majeurs ?

Le rêve de tout propriétaire d’un voilier des années 90 est souvent le même : marier le charme de l’ancien avec l’efficacité du moderne. Vous visualisez déjà cet iPad élégant, fixé au-dessus de la descente, affichant en temps réel la carte, les cibles AIS et les données du vent, tandis que vos fidèles cadrans Raymarine continuent de faire leur office dans le cockpit. Une belle vision, jusqu’à ce que la réalité vous rattrape en pleine mer. Le pilote automatique qui décroche sans raison, les cibles AIS qui figent, ou le cap qui devient erratique à l’approche du moteur.

Face à ces pannes, la réaction commune est de pointer du doigt un appareil défectueux ou de pester contre la complexité des multiplexeurs. On cherche la solution dans des manuels techniques denses, en espérant trouver le paramètre magique à cocher. On nous vend le NMEA 2000 comme une solution « plug-and-play » et le Wi-Fi comme l’ultime confort, mais on omet souvent de parler des subtilités d’intégration dans un écosystème existant et hétérogène.

Et si la véritable cause de ces maux n’était pas un composant, mais la manière dont ils interagissent ? La clé ne se trouve pas dans l’achat compulsif du dernier traceur, mais dans la compréhension des conflits invisibles : les guerres silencieuses entre protocoles de communication, les chutes de tension insidieuses et les interférences magnétiques ignorées. Il s’agit de penser non pas en termes d’appareils, mais en termes de flux d’information et d’intégrité du signal. C’est une approche d’architecte réseau, pas de simple installateur.

Cet article vous propose de démystifier ces problèmes. Nous allons décortiquer, point par point, les causes racines des pannes les plus fréquentes lors de la modernisation d’un bateau. L’objectif est de vous donner les clés pour construire une centrale de navigation non seulement connectée, mais surtout, profondément fiable, en anticipant les conflits avant qu’ils ne se manifestent.

Pourquoi le simple mélange de vieux réseaux NMEA 0183 et du nouveau NMEA 2000 fait-il régulièrement planter le pilote automatique ?

Le problème fondamental ne vient pas des protocoles eux-mêmes, mais de la traduction entre eux. Le NMEA 0183 est un vieil aristocrate qui parle lentement, phrase par phrase, à un seul interlocuteur à la fois. Le NMEA 2000 est un jeune cadre dynamique qui participe à une conversation de groupe où tout le monde parle et écoute en même temps. Forcer cette cohabitation avec un simple convertisseur, c’est comme demander à un traducteur de suivre en temps réel une conversation animée. Inévitablement, il y a de la latence et des contresens.

Cette latence est critique pour un pilote automatique. Il a besoin d’informations de cap et de vent ultra-fraîches pour réagir correctement. Si l’information de la nouvelle girouette NMEA 2000 met trop de temps à être « traduite » pour le vieux pilote NMEA 0183, celui-ci réagira toujours avec un temps de retard, donnant des coups de barre inefficaces et rendant le mode vent inutilisable. C’est l’un des « conflits invisibles » les plus courants.

Un autre problème majeur est la « boucle de données ». Un traceur moderne peut recevoir une donnée GPS en NMEA 0183 via le multiplexeur, et la ré-émettre immédiatement sur le réseau NMEA 2000. Le multiplexeur, s’il est mal configuré, peut la recevoir à nouveau et la renvoyer, créant une boucle qui sature le réseau et fait planter les appareils. La solution n’est pas d’éviter le mélange, mais de l’orchestrer avec un multiplexeur intelligent capable de filtrer et de prioriser les phrases NMEA pour ne laisser passer que l’information essentielle, sans redondance.

Comment créer une dorsale (backbone) de communication propre pour brancher vos instruments récents sans saturations électriques ?

Le NMEA 2000 est souvent vendu comme un système « plug-and-play », mais il s’agit en réalité d’un petit réseau informatique qui possède ses propres contraintes physiques, notamment électriques. La « dorsale » (backbone) n’est pas qu’un simple câble, c’est l’autoroute sur laquelle circulent les données ET l’alimentation de nombreux capteurs. Si cette autoroute est mal conçue, des « embouteillages » électriques apparaissent, corrompant les données et provoquant des pannes intermittentes.

Chaque appareil connecté au réseau consomme une certaine quantité d’énergie, mesurée en « Load Equivalency Number » (LEN). Un LEN correspond à 50 mA. La norme NMEA 2000 limite un réseau standard à un total de 60 LEN (soit 3 Ampères). Avant de brancher vos nouveaux instruments, il est donc impératif de calculer la charge totale pour vous assurer de ne pas dépasser cette limite. Un réseau surchargé subira des chutes de tension, surtout si la dorsale est longue.

Le tableau suivant, basé sur des données constructeurs, donne une idée de la consommation typique des appareils courants. Une analyse précise de votre propre installation est cruciale, car selon les spécifications techniques du standard NMEA 2000, la chute de tension ne doit jamais dépasser 1,5 V sur l’ensemble du réseau.

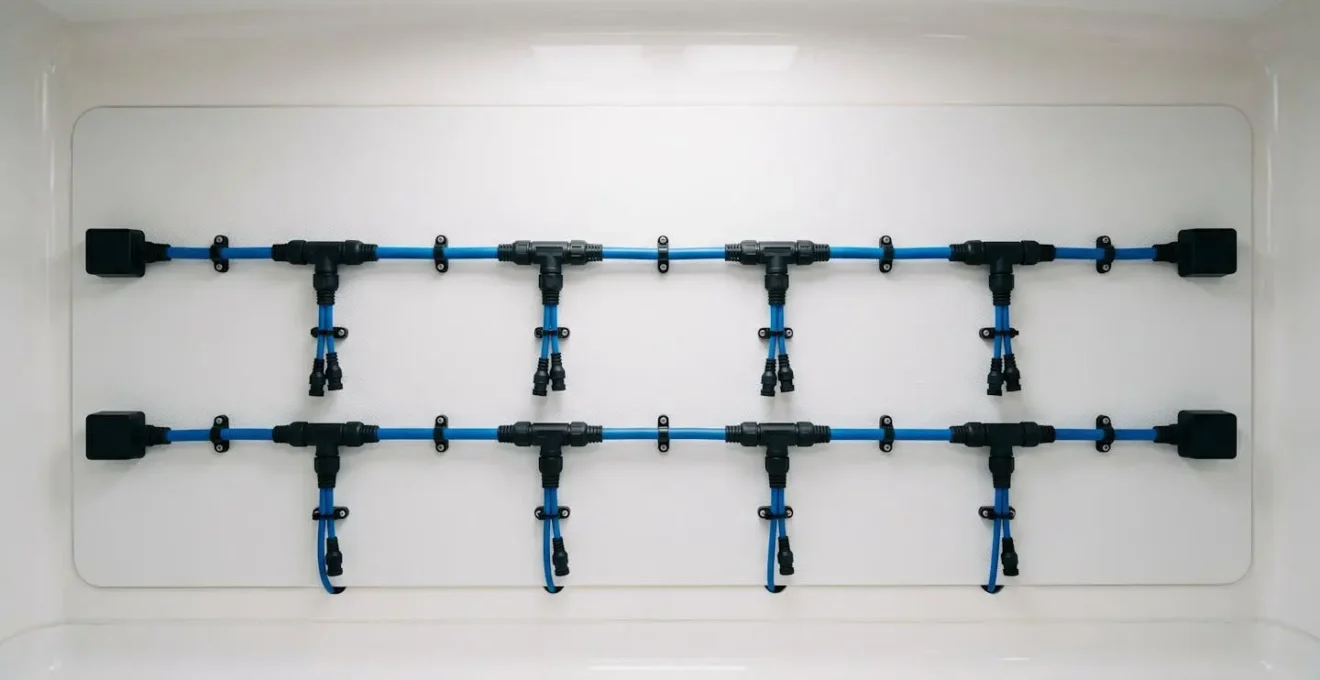

Une dorsale propre est donc une dorsale dont l’alimentation est correctement dimensionnée et positionnée au centre du réseau pour minimiser les longueurs de câble et les chutes de tension. Sur les installations critiques, on peut même envisager une architecture redondante pour garantir une alimentation stable en toutes circonstances.

Comme le montre ce concept, une architecture réseau robuste n’est pas une option, mais une nécessité. Il s’agit de garantir l’intégrité électrique du système pour assurer l’intégrité des données de navigation qui en dépendent. La qualité du câblage, le respect des longueurs maximales des câbles de dérivation (drop cables) et le positionnement de l’alimentation sont aussi importants que les instruments eux-mêmes.

Connexion Wi-Fi locale au traceur ou ajout d’un multiplexeur filaire dédié : quel système garantit le renvoi des informations AIS ?

La tentation est grande : la plupart des traceurs modernes proposent une fonction Wi-Fi intégrée, promettant de déporter l’affichage sur votre tablette d’un simple clic. C’est une solution séduisante, mais qui cache un compromis majeur. Le processeur de votre traceur, déjà bien occupé à gérer la cartographie, le radar et le sondeur, doit en plus gérer la communication sans fil. Lors d’une navigation complexe, avec des zooms rapides sur la carte, le processeur peut être saturé et « geler » temporairement la transmission des données Wi-Fi, y compris les précieuses cibles AIS.

À l’inverse, un multiplexeur externe avec Wi-Fi intégré fonctionne comme un routeur dédié. Il possède son propre processeur, dont l’unique mission est de collecter, fusionner, filtrer et diffuser les données de navigation. Il soulage entièrement le traceur de cette tâche. Le flux de données vers votre tablette est donc constant et fiable, indépendamment de la charge de travail du traceur principal. C’est la différence entre une solution « gadget » et une véritable architecture réseau redondante.

De plus, un multiplexeur dédié offre une flexibilité de connexion supérieure. Il utilise souvent le protocole UDP, qui permet de diffuser les données vers plusieurs appareils simultanément, alors que de nombreuses solutions intégrées sont limitées au protocole TCP, qui n’autorise qu’une seule connexion à la fois. Selon les spécifications des multiplexeurs Wi-Fi marins modernes, il est possible de connecter jusqu’à 7 appareils en UDP contre 1 seul en TCP. Le choix est donc clair : pour garantir la réception sans faille des informations critiques comme l’AIS sur un appareil mobile, l’investissement dans un multiplexeur dédié n’est pas un luxe, mais une assurance de fiabilité.

Le mauvais calibrage d’emplacement du compas magnétique électronique qui subit les champs magnétiques du moteur

Le compas électronique est le cœur de votre système de navigation, fournissant le cap au pilote automatique et stabilisant l’image radar (MARPA). Son pire ennemi est invisible : les champs magnétiques. Sur un voilier, les sources sont nombreuses : le moteur, le guindeau, le propulseur d’étrave, les haut-parleurs, et même les câbles transportant de forts courants. Placer un compas à proximité d’une de ces sources, c’est comme demander à quelqu’un de trouver le nord dans une pièce remplie d’aimants. Le résultat sera une déviation du cap, potentiellement dangereuse.

Le drame est que cette déviation n’est pas constante. Elle apparaît uniquement lorsque l’équipement perturbateur est en marche. Vous pouvez avoir un cap parfait pendant des heures, puis, au moment de démarrer le moteur pour l’atterrissage, voir votre pilote automatique partir dans une direction erratique. C’est pourquoi la première étape de l’installation d’un compas n’est pas le calibrage logiciel, mais le choix physique de son emplacement. Un bon emplacement est une zone « magnétiquement propre ».

La recherche de cet emplacement idéal ne se fait pas au hasard. Elle nécessite une méthode rigoureuse de « cartographie » des champs magnétiques de votre bateau. L’objectif est de trouver un endroit où la déviation reste inférieure à 10° en toutes circonstances, comme le recommandent les fabricants d’instruments. Ce n’est qu’après avoir validé physiquement l’emplacement que le calibrage électronique (la procédure des tours sur soi-même) aura un sens et produira un résultat fiable.

Comment optimiser l’affichage de vos données moteurs complexes sur une petite tablette déportée pour libérer 50% d’espace ?

Une fois que le réseau est stable et que les données arrivent de manière fiable à votre tablette, un nouveau défi se présente : comment afficher cette masse d’informations sur un écran de 10 pouces sans le transformer en un fouillis illisible ? L’erreur classique est de vouloir tout voir en même temps. La bonne approche est contextuelle : n’afficher que l’information pertinente pour la situation présente. Lorsque vous naviguez à la voile, la pression d’huile moteur est inutile. Au démarrage du moteur, la vitesse sur le fond est secondaire.

La solution réside dans la création de pages d’affichage thématiques sur votre application de navigation. Les multiplexeurs modernes et les applications compatibles permettent de créer des écrans personnalisés. Vous pouvez ainsi concevoir :

• Une page « Port / Manœuvres » : Affichant en grand le régime moteur, l’angle de barre, la profondeur et le vent apparent.
• Une page « Croisière Moteur » : Mettant l’accent sur la consommation de carburant, la température de l’eau, le SOG (Speed Over Ground) et le cap.
• Une page « Diagnostic Moteur » : Regroupant toutes les données techniques (pression d’huile, température, tension batterie) pour une analyse en cas de problème.

Cette approche libère de l’espace mental et visuel. Au lieu d’un écran surchargé de 12 petits cadrans, vous avez 3 ou 4 cadrans larges et lisibles, adaptés à l’instant présent. L’objectif est de transformer votre tablette en un véritable tableau de bord intelligent, qui vous présente l’information dont vous avez besoin, avant même que vous ne la cherchiez.

Pourquoi la brume saline microscopique détruit les circuits imprimés intérieurs de votre traceur censé être étanche IP67 ?

C’est l’un des paradoxes les plus frustrants de l’électronique marine. Vous avez investi dans un traceur haut de gamme, estampillé IP67, une norme qui garantit une protection contre l’immersion temporaire. Pourtant, après quelques saisons, des pannes étranges apparaissent. La raison ? L’indice IP67 est un test réalisé en laboratoire, dans de l’eau douce, et ne prend pas en compte un phénomène insidieux propre à l’environnement marin : le « pompage thermique ».

Pendant une journée ensoleillée, l’électronique à l’intérieur du traceur chauffe, l’air se dilate et une partie s’échappe par les joints, même les plus performants. La nuit, le boîtier refroidit, l’air intérieur se contracte, créant une dépression qui aspire l’air extérieur. En mer, cet air est chargé d’une brume saline microscopique et corrosive. Jour après jour, ce cycle de « respiration » pompe l’humidité et le sel à l’intérieur même du boîtier étanche. Le sel se dépose alors sur les circuits imprimés et, avec l’humidité, commence son lent travail de destruction par corrosion.

La norme IP67 vous protège d’une vague qui submerge le cockpit, mais pas de cet ennemi invisible. En effet, selon les spécifications techniques de la norme internationale, la certification IP67 signifie étanche à l’immersion temporaire dans l’eau douce, un contexte bien différent de l’exposition permanente à l’air salin. La protection doit donc être pensée à un autre niveau. Il faut créer une seconde ligne de défense en contrôlant l’environnement immédiat de l’instrument.

• Barrière de graisse : Appliquer de la graisse diélectrique marine sur toutes les fiches et le pourtour des joints de câbles avant l’installation crée une barrière physique supplémentaire contre l’humidité.
• Gestion de l’humidité : Placer un sachet déshydratant (gel de silice) à l’intérieur de la console, derrière les instruments, permet de capter l’humidité qui parviendrait à s’infiltrer. Il doit être remplacé régulièrement.
• Ventilation passive : Assurer une circulation d’air, même minime, dans la console où sont montés les instruments aide à limiter les écarts de température extrêmes et donc l’effet de pompage.
• Inspection régulière : Une inspection annuelle des connexions permet de détecter les premiers signes de corrosion (dépôts verdâtres ou blanchâtres) et d’agir avant que les dommages ne soient irréversibles.

Le câblage en série de deux capteurs distincts qui annule la totalité de votre production électrique dès qu’une ombre projetée apparaît

Le titre de cette section utilise une analogie avec les panneaux solaires pour illustrer un principe fondamental qui différencie les réseaux NMEA 0183 et NMEA 2000. Imaginez une guirlande de Noël : si une seule ampoule grille, toute la guirlande s’éteint. C’est le principe du câblage en série, et c’est exactement comme cela que fonctionne l’architecture du vieux protocole NMEA 0183. C’est un réseau où un seul appareil peut « parler » (émettre) sur une ligne, et où les pannes peuvent se propager.

Si vous avez plusieurs appareils NMEA 0183 (un GPS, une girouette, un sondeur), vous ne pouvez pas simplement les brancher ensemble. Vous devez utiliser un multiplexeur pour « écouter » chaque appareil à tour de rôle et agréger leurs données. Si l’un de ces appareils tombe en panne ou envoie des données corrompues (l’ombre projetée sur le capteur), il peut potentiellement perturber tout le flux d’informations géré par le multiplexeur, affectant la fiabilité de l’ensemble du système.

C’est pourquoi la migration vers une dorsale NMEA 2000 n’est pas qu’une question de vitesse ou de simplicité de câblage ; c’est avant tout un saut qualitatif en termes de robustesse et de résilience. En cas de défaillance d’un capteur, le reste du système continue de fonctionner. On peut même pousser cette logique de résilience plus loin en dupliquant les capteurs critiques, comme les antennes GPS, pour assurer une redondance active.

Comment paramétrer parfaitement vos écrans multifonctions pour conserver votre vision nocturne lors des atterrissages côtiers ?

Arriver de nuit près des côtes est l’un des moments les plus exigeants de la navigation. L’acuité visuelle est votre principal outil de sécurité pour repérer les feux des autres navires, les amers et les dangers non cartographiés. Or, le plus grand saboteur de votre vision nocturne se trouve souvent au centre de votre poste de barre : l’écran de votre traceur. Même en « mode nuit », sa luminosité, souvent bleutée, contracte vos pupilles et vous « aveugle » pour de précieuses minutes chaque fois que vous le regardez.

Le paramétrage parfait pour la nuit n’est pas une question de mode, mais de minimalisme radical. L’objectif est de réduire la pollution lumineuse à son strict minimum tout en conservant l’accès instantané aux données vitales. Cela passe par la création d’une page d’affichage personnalisée, spécifiquement conçue pour l’atterrissage de nuit. Cette page doit être épurée à l’extrême.

Voici les étapes pour configurer une page « Atterrissage de Nuit » efficace :

1. Créer une page dédiée : Utilisez les fonctions de personnalisation de votre MFD pour créer une nouvelle page nommée « Nav Nocturne ».
2. Afficher le strict minimum : N’affichez que 4 données en grands chiffres et en couleur rouge (qui préserve le mieux la vision nocturne) : le cap magnétique, la profondeur, la distance au prochain waypoint (WP) et l’écart de route (XTE).
3. Éliminer le bruit : Supprimez toutes les autres données (vitesse, vent, heure…) qui sont des distractions inutiles et dangereuses dans cette phase critique.
4. Régler le rétroéclairage : Baissez la luminosité de l’écran au niveau le plus bas possible tout en restant lisible (souvent entre 5% et 15%).
5. Éteindre les boutons physiques : La lumière des boutons est souvent plus éblouissante que l’écran. Baissez leur luminosité à zéro.
6. Tester avant l’heure : Validez cette configuration au crépuscule, avant une navigation de nuit importante, pour faire les ajustements fins.

L’installation d’une centrale de navigation connectée sur un vieux voilier est un projet passionnant, qui va bien au-delà du simple bricolage. C’est un exercice d’architecture système où la compréhension des principes physiques et logiques prime sur la technologie elle-même. En appliquant cette approche méthodique, vous transformerez votre bateau non seulement en un navire plus moderne, mais surtout en une plateforme de navigation plus sûre et plus fiable.
