La véritable protection de votre électronique marine ne vient pas du rinçage, mais d’un blindage préventif contre les agressions invisibles que même les normes d’étanchéité ne peuvent contrer.
- L’indice IP67 ne protège pas votre matériel de la « respiration barométrique » qui aspire l’air salin à l’intérieur des boîtiers.
- La protection durable des connexions repose sur l’application de produits spécifiques comme le vernis tropicalisant et la graisse diélectrique, et non sur de simples sprays hydrofuges.
Recommandation : Inspectez et traitez vos connexions avec méthode et les produits adéquats avant même l’apparition des premiers signes de corrosion. La prévention est la seule stratégie gagnante.
Cet écran tactile qui devient capricieux après une belle nav’ au près. Ce pilote automatique qui décroche sans raison. Ces faux contacts qui vous font pester au fond d’un coffre. Chaque propriétaire de bateau connaît cette frustration : voir un équipement électronique coûteux, censé être « marin », rendre l’âme bien avant l’heure. La faute, presque toujours, à ce même ennemi invisible et tenace : le sel.
On vous a sans doute répété les conseils d’usage : rincer abondamment à l’eau douce, asperger de sprays protecteurs, faire confiance à l’étiquette « IP67 ». Pourtant, le problème persiste. Vos appareils continuent de tomber en panne, rongés de l’intérieur par une oxydation sournoise. C’est parce que ces rituels de surface, bien qu’utiles, ne s’attaquent pas à la racine du mal. La bataille contre la corrosion saline n’est pas une simple affaire de nettoyage, c’est une guerre de tranchées qui se joue au niveau microscopique.
Mais si la véritable clé n’était pas de nettoyer après, mais de blinder avant ? Et si les techniques utilisées par les préparateurs de la course au large, où la fiabilité est une question de survie, étaient enfin à votre portée ? Cet article va au-delà des platitudes. Nous allons décortiquer, point par point, les vraies causes de défaillance et vous livrer les astuces de chantier pour transformer votre électronique en forteresse. Il ne s’agit pas de magie, mais de méthode, de chimie et d’un peu de maniaquerie.
Pour vous guider à travers ces techniques de protection avancées, nous aborderons les points de défaillance un par un. Des circuits imprimés de vos traceurs aux ampoules LED, en passant par les conflits de réseaux, vous découvrirez comment appliquer les solutions qui font vraiment la différence.
Sommaire : Le guide de blindage de votre électronique de bord
- Pourquoi la brume saline microscopique détruit les circuits imprimés intérieurs de votre traceur censé être étanche IP67 ?
- Comment appliquer un vernis tropicalisant spécifique sur vos connexions arrières sans annuler la garantie constructeur de l’appareil ?
- Graisse diélectrique isolante ou spray hydrofuge marin : quel produit chimique protège réellement le mieux les cosses de vos batteries ?
- L’utilisation de nettoyants ménagers agressifs classiques qui raye et opacifie définitivement l’écran antireflet
- Quand rincer préventivement vos cadrans extérieurs à l’eau douce après une navigation estivale engagée au près serré ?
- Pourquoi le simple mélange de vieux réseaux NMEA 0183 et du nouveau NMEA 2000 fait-il régulièrement planter le pilote automatique ?
- Pourquoi les ampoules LED grand public bon marché grillent-elles instantanément sur le circuit 12 volts fluctuant d’un voilier ?
- Comment installer une centrale de navigation connectée sur un vieux voilier sans subir de conflits informatiques majeurs ?
Pourquoi la brume saline microscopique détruit les circuits imprimés intérieurs de votre traceur censé être étanche IP67 ?

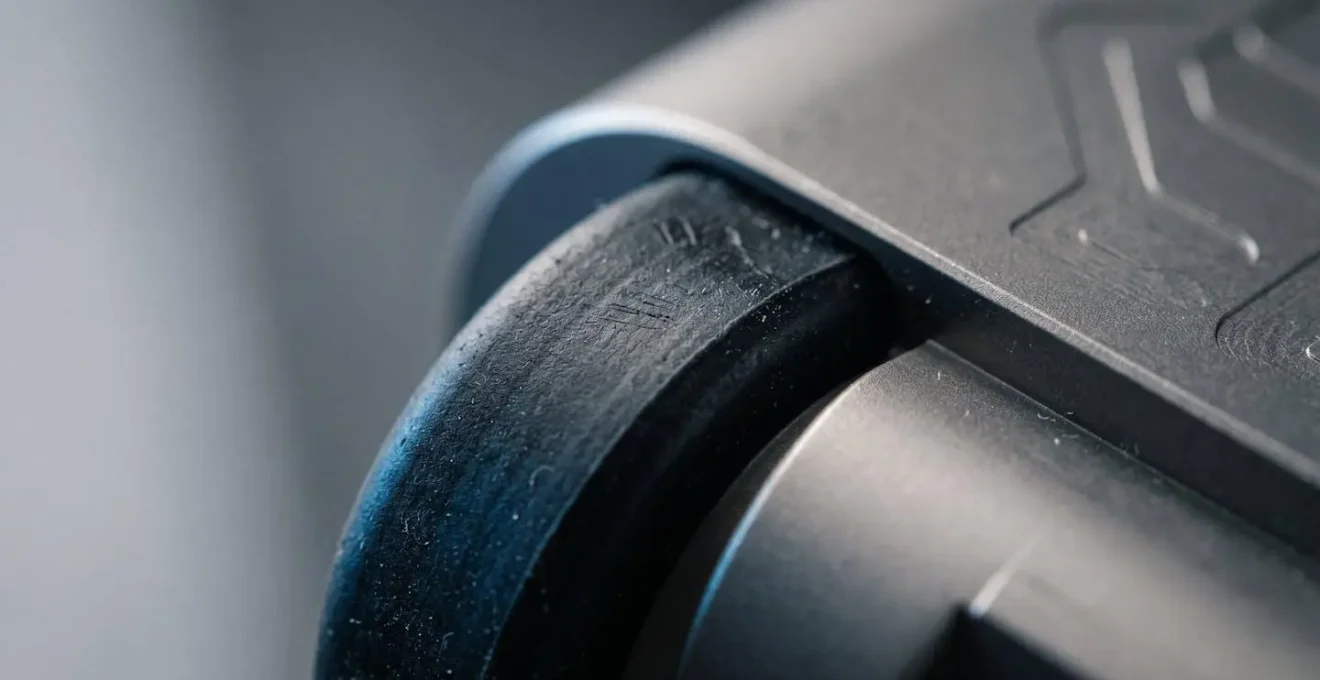

L’indice IP67 sur votre appareil est un argument marketing puissant, mais il est souvent mal interprété. Il certifie que l’appareil peut résister à une immersion statique, généralement jusqu’à 30 minutes à 1 mètre de profondeur selon la norme IEC 60529. Cependant, cette norme ne teste pas la véritable ennemie de votre électronique : la respiration barométrique. En mer, votre équipement subit des cycles de température rapides : le soleil tape sur le boîtier noir, puis une vague froide le refroidit. L’air à l’intérieur se contracte et crée une dépression qui aspire littéralement l’air extérieur, chargé de brume saline microscopique, à travers les micro-imperfections des joints.
Ce phénomène agit comme une pompe lente mais implacable. Jour après jour, une atmosphère corrosive s’installe à l’intérieur même du boîtier « étanche ». Le sel et l’humidité se déposent alors sur les circuits imprimés (PCB) et les composants, initiant un processus d’oxydation invisible qui finira par créer des courts-circuits ou couper des pistes. C’est la raison pour laquelle un appareil qui n’a jamais pris l’eau peut tomber en panne avec des traces de corrosion internes.
L’illusion de l’étanchéité parfaite est donc un piège. Les joints en caoutchouc, même de haute qualité, ne sont pas infaillibles face à ces variations de pression répétées sur des années. La véritable protection ne vient donc pas de la confiance aveugle en un indice, mais d’une stratégie de défense active contre cette infiltration sournoise.
Comment appliquer un vernis tropicalisant spécifique sur vos connexions arrières sans annuler la garantie constructeur de l’appareil ?
La solution la plus radicale et efficace, directement issue du monde professionnel, est l’application d’un vernis de tropicalisation. Il s’agit d’un revêtement acrylique ou silicone qui, une fois sec, forme une barrière physique impénétrable contre l’humidité et le sel. La clé pour ne pas annuler la garantie est de ne jamais ouvrir l’appareil. Le traitement se fait exclusivement sur les connexions externes, une fois celles-ci branchées et serrées.
L’idée est de créer un « sur-joint » qui scelle l’interface entre la fiche mâle et la fiche femelle. Vous ne modifiez pas l’électronique interne, vous ne faites que blinder sa porte d’entrée. Choisissez un vernis en bombe avec une canule de précision pour une application ciblée. Le but n’est pas de noyer la connectique, mais de déposer un film fin et uniforme sur l’ensemble du raccordement exposé à l’air libre.
Cette technique est particulièrement vitale pour les connecteurs NMEA 2000, les fiches d’antenne GPS ou VHF, et les prises d’alimentation, qui sont souvent les premières victimes de la corrosion. C’est un geste préventif qui prend quelques minutes et qui peut littéralement sauver un appareil à plusieurs milliers d’euros. Le vernis protège non seulement de la corrosion, mais il aide aussi à prévenir les déconnexions dues aux vibrations.
Votre plan d’action pour un blindage par vernis
- Nettoyage et dégraissage : Assurez-vous que les connecteurs sont parfaitement propres, secs et exempts de toute trace de sel ou de graisse avant l’application. Utilisez un nettoyant contact non-résiduel.
- Protection des zones sensibles : Si nécessaire, masquez les zones qui ne doivent pas être vernies. Un ruban de masquage de qualité ou un masque pelable liquide peut être utilisé autour du connecteur.
- Application contrôlée : Appliquez une couche fine et uniforme de vernis acrylique, visant une épaisseur de 25 à 75 microns. Deux couches fines valent mieux qu’une seule épaisse qui pourrait couler.
- Séchage : Laissez sécher complètement selon les instructions du fabricant. Une trentaine de minutes est souvent suffisante pour qu’il soit sec au toucher, mais la polymérisation complète peut prendre 24 heures.
- Retrait du masquage : Si vous avez utilisé un masque, retirez-le avant que le vernis ne soit totalement durci pour obtenir une ligne de démarcation nette.
Graisse diélectrique isolante ou spray hydrofuge marin : quel produit chimique protège réellement le mieux les cosses de vos batteries ?
La réponse est sans appel : pour une protection durable des cosses de batterie, la graisse diélectrique est infiniment supérieure à un simple spray hydrofuge. Le malentendu vient d’une mauvaise compréhension de leur mode d’action. Un spray hydrofuge (type WD-40 ou équivalent) est conçu pour chasser l’humidité ponctuellement. Son film protecteur est très fin et ne résiste pas longtemps à l’environnement marin. La graisse diélectrique, elle, joue un rôle totalement différent : c’est un isolant tenace qui empêche l’air et l’humidité d’entrer en contact avec le métal.
Beaucoup de plaisanciers craignent qu’en appliquant un produit « isolant » sur un contact électrique, ils empêchent le courant de passer. C’est une erreur de raisonnement, comme le confirment les experts.
La graisse diélectrique n’est pas conductrice, c’est en effet le serrage des cosses sur les bornes qui établit le contact électrique, et la graisse a pour but de protéger les cosses de la corrosion.
– Forum Futura Sciences, Discussion sur la conduction électrique de la graisse
La procédure correcte est donc cruciale : on nettoie parfaitement la borne de la batterie et l’intérieur de la cosse jusqu’à obtenir un métal brillant. On serre ensuite fermement la cosse sur la borne. Le contact électrique se fait par la pression « métal contre métal ». C’est seulement APRÈS cette étape que l’on enrobe généreusement l’ensemble (cosse, borne, écrous) de graisse diélectrique. La graisse forme alors un cocon protecteur qui empêchera la sulfatation et la corrosion galvanique de s’installer.
Leçon apprise : l’erreur classique du débutant
Un plaisancier, pensant bien faire, a partagé sur le forum Hisse-et-Oh son expérience malheureuse. Il avait appliqué de la graisse conductrice au cuivre sur ses bornes de batterie *avant* de serrer les cosses. Résultat : des problèmes de démarrage et une chute de tension, car la graisse, même « conductrice », créait une résistance parasite empêchant un contact franc. La solution a été de tout démonter, nettoyer, serrer à sec, puis de protéger l’extérieur avec de la graisse diélectrique. C’est la preuve par l’exemple que l’ordre des opérations est fondamental.
L’utilisation de nettoyants ménagers agressifs classiques qui raye et opacifie définitivement l’écran antireflet
Votre magnifique écran multifonction devient illisible en plein soleil ? Avant d’accuser le matériel, vérifiez votre méthode de nettoyage. L’erreur fatale est d’utiliser des produits ménagers pour vitres ou des lingettes multi-usages. Ces produits sont l’ennemi juré des traitements de surface complexes des écrans marins. Ils contiennent souvent des agents chimiques agressifs qui attaquent directement la fine couche antireflet appliquée en usine.
Selon les experts en maintenance d’électronique marine, l’ammoniaque et l’alcool sont deux substances connues pour dissoudre les revêtements antireflets. Une fois ce revêtement endommagé, l’écran devient un miroir, créant des reflets parasites qui le rendent difficile à lire. Pire, certaines formules peuvent créer un voile laiteux ou des micro-rayures permanentes. Le mal est alors fait et irréversible. Oubliez donc le nettoyant à vitres, l’alcool à 90°, l’acétone ou tout autre solvant.
La seule méthode sûre est aussi la plus simple. Elle repose sur deux principes : un outil doux et un liquide neutre. Le bon sens et la délicatesse sont vos meilleurs alliés pour préserver la lisibilité de vos écrans pour des années.
- Utilisez exclusivement un chiffon microfibre propre et sec pour enlever la poussière et les traces de doigts légères.
- Pour les taches de sel ou de gras, humidifiez très légèrement le chiffon avec de l’eau distillée (qui ne laisse aucun résidu calcaire).
- En cas de tache tenace, une goutte de savon au pH neutre (savon de Marseille ou équivalent) diluée dans l’eau distillée peut être utilisée.
- Ne jamais vaporiser un liquide directement sur l’écran. Le liquide pourrait s’infiltrer par les bords et endommager les composants internes.
- Nettoyez avec des mouvements circulaires et sans appliquer de pression excessive pour ne pas endommager la dalle LCD.
Quand rincer préventivement vos cadrans extérieurs à l’eau douce après une navigation estivale engagée au près serré ?
La réponse à la question « Quand rincer ? » est simple : systématiquement. Dès que votre pont a été balayé par les embruns, un rinçage à l’eau douce est le premier geste à adopter. Mais là où le bât blesse, c’est de croire que ce geste est suffisant. C’est une platitude du monde nautique qui cache une vérité chimique plus complexe : l’eau douce ne dissout pas efficacement les cristaux de sel déjà formés.
Comme le souligne l’expert Dominique Beuvin de la société Matt Chem, un rinçage, même en grande quantité, se contente de « pousser » le sel. Il en restera toujours dans les interstices, les filetages et les recoins. Une fois l’eau évaporée, ces cristaux de sel restants reforment une croûte abrasive et hygroscopique, c’est-à-dire qu’elle attire l’humidité de l’air, entretenant ainsi un cycle de corrosion permanent. Une étude sur les produits anti-sel comme STOPSEL, présent en France depuis 1998, démontre que seule une dissolution chimique active peut réellement éliminer le sel.
La bonne pratique est donc un processus en deux temps. D’abord, un rinçage généreux à l’eau douce pour éliminer le plus gros du sel non cristallisé et les autres saletés. Ensuite, l’application d’un produit « dissolvant de sel » spécifique, pulvérisé sur les cadrans, les pieds de chandeliers, les rails de génois, les fermetures éclair de capotes… Ce produit va casser chimiquement les liaisons des cristaux de sel, les rendant solubles et faciles à éliminer avec un dernier rinçage léger ou un simple essuyage. C’est l’assurance d’une surface réellement débarrassée de son agresseur principal.
Pourquoi le simple mélange de vieux réseaux NMEA 0183 et du nouveau NMEA 2000 fait-il régulièrement planter le pilote automatique ?
Le problème ne vient pas des données elles-mêmes, mais de l’électricité. Faire cohabiter un ancien réseau NMEA 0183 avec un réseau moderne NMEA 2000 via un multiplexeur est une source fréquente de pannes aléatoires, en particulier sur le pilote automatique. La cause est un phénomène électrique sournois : la boucle de masse. Chaque réseau possède sa propre référence de masse électrique. En les reliant, on peut créer un chemin non intentionnel pour le courant de masse.
Comme l’explique une documentation technique sur la compatibilité des réseaux, la connexion électrique entre les deux réseaux via un multiplexeur peut créer des potentiels de masse différents. Cette différence de potentiel génère un « bruit » électrique, une sorte de parasite qui se superpose aux signaux de données. Le pilote automatique, qui a besoin d’informations de cap et de position GPS d’une propreté irréprochable pour fonctionner, est particulièrement sensible à ce bruit.
Le résultat ? Des données de cap qui « sautent » de quelques degrés, une position GPS qui devient erratique… Le calculateur du pilote, recevant des informations incohérentes, se met en alarme et décroche. Le plus frustrant est que ce problème peut être intermittent, apparaissant uniquement lorsque certains appareils sont allumés. La solution la plus robuste pour éviter ces conflits est d’utiliser des multiplexeurs dotés d’une isolation galvanique sur leurs ports d’entrée NMEA 0183. Cette isolation casse la connexion électrique directe entre les masses des deux réseaux, laissant passer les données mais bloquant le bruit électrique. C’est un investissement minime au regard de la fiabilité qu’il apporte au cœur de votre système de navigation.
Pourquoi les ampoules LED grand public bon marché grillent-elles instantanément sur le circuit 12 volts fluctuant d’un voilier ?
Remplacer ses vieilles ampoules halogènes par des LED achetées en grande surface semble une excellente idée pour réduire sa consommation. Pourtant, l’expérience est souvent décevante : elles clignotent, faiblissent ou grillent en quelques heures. La raison est simple : le circuit « 12V » d’un bateau est une fiction. En réalité, la tension à bord est tout sauf stable. Comme le montrent les standards de l’industrie nautique, sur un circuit de batterie 12V, la tension varie de 10.5V (batterie faible) à 14.8V (charge par alternateur).
Pire encore, au démarrage du moteur, des pics de tension très courts mais intenses, appelés transitoires, peuvent se produire. Une étude du fabricant Grote Industries, spécialisé dans les éclairages pour environnements sévères, documente que ces pics peuvent dépasser 50V et détruire instantanément les composants électroniques non protégés. Les LED domestiques sont conçues pour un 12V parfaitement régulé par un transformateur. Leur circuit de pilotage (le « driver ») est minimaliste et ne supporte absolument pas ces variations.
La solution réside dans le choix d’ampoules LED spécifiquement « marines ». La différence ne se voit pas de l’extérieur, elle est dans le driver. Ces ampoules intègrent un driver de type « buck-boost ». Ce circuit électronique avancé est capable d’accepter une très large plage de tension en entrée (souvent 10-30V) et de fournir en sortie un courant parfaitement constant à la LED elle-même. Il agit comme un filtre et un régulateur, protégeant la LED des sous-tensions (qui la feraient clignoter) et des surtensions (qui la détruiraient). C’est cet investissement dans une électronique de qualité qui justifie leur prix plus élevé et garantit leur longévité à bord.
L’essentiel à retenir
- L’étanchéité IP n’est pas une garantie contre l’infiltration d’air salin due aux variations de pression (« respiration »).
- La protection active par vernis tropicalisant et graisse diélectrique est supérieure au nettoyage passif après l’agression.
- La stabilité du réseau électrique (tension, masse) est aussi cruciale que la protection physique contre l’humidité pour la longévité de l’électronique.
Comment installer une centrale de navigation connectée sur un vieux voilier sans subir de conflits informatiques majeurs ?
L’installation d’une nouvelle centrale de navigation sur un bateau existant, surtout s’il faut faire cohabiter plusieurs générations de matériel, ne doit jamais être improvisée. Penser que l’on peut brancher les appareils au fur et à mesure est la recette garantie pour des heures de frustration, des pannes inexplicables et des conflits de données. Le secret absolu pour une installation réussie tient en un mot : la planification. Avant même d’acheter le premier connecteur, vous devez devenir l’architecte de votre propre réseau.
Un réseau NMEA 2000, bien que « plug and play » en apparence, est un système électrique qui a ses propres règles. Le non-respect de sa topologie (un « backbone » ou épine dorsale avec des « drops » ou dérivations), de son alimentation ou de ses terminaisons conduit inévitablement à des dysfonctionnements. Le premier outil de l’électronicien n’est pas la pince à sertir, mais le crayon et le papier. Dessiner le schéma du futur réseau permet d’anticiper les longueurs de câble, de positionner l’alimentation au centre du réseau pour équilibrer la charge, et de s’assurer que chaque appareil trouvera sa place.
Cette phase de conception est aussi le moment de calculer la consommation électrique totale du réseau. Chaque appareil NMEA 2000 a un indice « LEN » (Load Equivalency Number) qui indique sa consommation. L’addition de tous les LEN vous dira si l’alimentation de votre backbone est suffisante. Un réseau sous-alimenté provoquera des chutes de tension et des pannes aléatoires des appareils les plus éloignés. La planification, c’est l’anti-panique.
Votre feuille de route pour une installation NMEA 2000 sans faille
- Schéma du réseau : Dessinez un plan complet de votre bateau et positionnez chaque instrument (GPS, sondeur, pilote, etc.). Tracez l’épine dorsale (backbone) et les dérivations (drops) pour relier chaque appareil.
- Calcul de charge (LEN) : Listez tous les appareils du futur réseau et additionnez leurs valeurs LEN (indiquées dans leur documentation). Assurez-vous que le total est compatible avec la capacité de votre kit d’alimentation.
- Règle de terminaison : Votre backbone doit impérativement se terminer à chaque extrémité par une résistance de terminaison (un bouchon de 120 ohms). Sans cela, les données seront corrompues par des échos de signal.
- Qualité des composants : Utilisez exclusivement des câbles, connecteurs en T et terminaisons certifiés NMEA 2000. Les économies sur la qualité du câblage se paient toujours par un manque de fiabilité.
- Alimentation centralisée : Placez le point d’injection de l’alimentation 12V aussi près que possible du centre du backbone pour garantir une distribution de tension équilibrée sur toute sa longueur.
Passez de la réparation subie à la protection maîtrisée. Commencez dès aujourd’hui par auditer vos connexions les plus exposées et planifiez l’application de ces techniques de blindage. Votre matériel vous remerciera par des années de service fiable.
